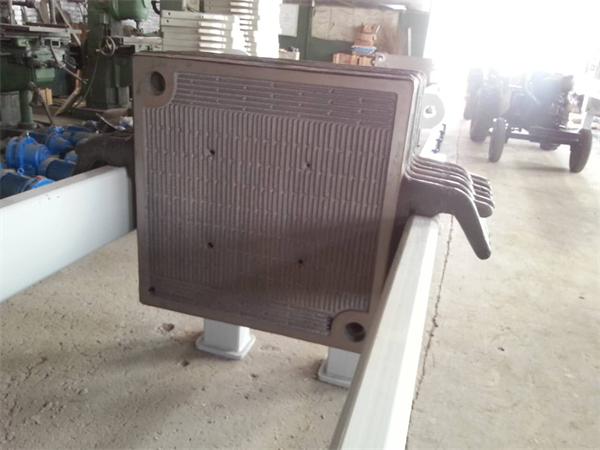

3.1機架概覽
機架是壓濾機整個設備的基礎，主要用于支撐壓濾機(如圓筒)、拉拔板機構、洗滌機構、濾板及其他輔助部件。
3.2機架的組成
機架主要由油缸座、壓緊板、止推板、主梁、翻板和油缸等連接組成。
3.2.1 油缸座
油缸座是由油缸座體和支腿組成。
1) 油缸座體主要是支撐油缸和承受壓緊時側梁對油缸座的拉力，受力較大，采用Q345B鋼板焊接而成。設計時要認真計算油缸座體的受力情況，合理布勒，采用合理的焊接工藝。
2) 支腿主要起支撐油缸座體的作用，焊接在油缸座體上。
3.2.2 壓緊板
壓緊板是由壓緊板體和滾輪組件組成。壓緊板體承受油缸推力，采用Q345B鋼板焊接而成。壓緊板由四個滾輪支撐在大梁導軌上，壓緊時，在油缸壓緊力作用下實現對濾板的壓緊作用，拉板時，油缸卸壓拉動壓緊板后退實現濾板拉開落料作用。
壓緊板的往復運動理論上應該是直線運動，而且平行于導軌，這是壓濾機正常工作的條件之一。現實生產中，由于兩側的滾輪與導軌間的摩擦力大小不等，壓緊油缸壓力作用點與理論的作用點存在制造精度差異等因素，造成壓緊板在壓緊時兩邊前進的速度不一樣，壓緊板會傾斜前進，造成不良后果。
3.2.3 止推板
止推板又稱尾板，是由止推板體和支腿組成。止推板體主要承受壓濾機的壓力，頂住濾板。受力很大，采用Q345B鋼板焊接而成，因此，須采用合理的布勒和焊接工藝。止推板體還有進料法蘭組件、水洗法蘭組件。進料法蘭與外界進料泵連接，起進料作用，設計時依據進料壓力采用合理的法蘭(詳細參照化工法蘭)。水洗法蘭與外界水洗管路連接，起洗滌濾餅作用。設計時依據洗滌壓力采用合理的法蘭(參照化工法蘭)。
3.2.4 主梁
壓濾機的主梁置于止推板和油缸座的頂部稱為高懸梁壓濾機，置于兩側稱為普通臥式壓濾機(普通壓濾機中主梁即是測梁)。主梁的作用是連接油缸座和止推板，支撐壓緊板、濾板、拉板機構和承受油缸拉力以及隔膜壓榨的壓榨力。受力大、受力頻繁。設計時主梁采用高強橋梁鋼材質，具有機械強度高，抗拉、抗彎強度大的H鋼，材質為Q345B或Q235 A。
3.2.5 翻板
翻板采用雙門屋檐式集液結構，常用一字型翻板和人字型翻板。翻板由上翻板、下翻版、翻板油缸組成。翻板通過翻板軸承座固定在油缸座和止推板的支腿上，置于濾板下方，翻板的下面是卸料斗，旁邊是接液盤。由液壓系統驅動，與壓濾機的壓緊、回程動作聯動。壓濾機開始壓榨時，翻板閉合起導引濾液到接液盤;壓榨完成后，翻板打開完成卸料。
3.2.6 油缸
液壓缸是液壓系統中的執行元件，它是一種把液體的壓力能轉換為機械能以實現往復直線運動的能量轉換裝置。液壓缸結構簡單、工作可靠，在液壓系統中廣泛的應用。
液壓缸的類型有單作用缸、雙作用缸、組合式三類，我公司使用的是雙作用缸。
